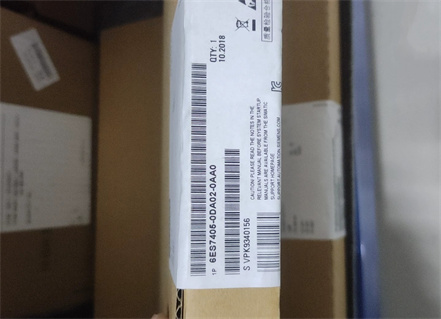

The 6ES7405-0DA02-0AA0 یک ماژول منبع تغذیه (PS 405) برای سری Siemens SIMATIC S7-400 است. قادر به تبدیل ولتاژهای ورودی 24/48/60 ولت DC به منابع تغذیه 5 ولت DC و 24 ولت DC مورد نیاز سیستم است. این ماژول حداکثر جریان خروجی 4 آمپر (5 ولت DC) و 0.5 آمپر (24 ولت DC) را با اتلاف توان معمولی تقریباً 16 وات و مصرف توان اکتیو معمولی تقریباً 48 وات⁴ ارائه می‌دهد. این ماژول که برای محیط‌های اتوماسیون صنعتی طراحی شده است، دارای زمان پل زدن هنگام قطع/قطع برق (20 میلی‌ثانیه)⁴ است و از یک باتری بافر اختیاری (باتری لیتیومی AA، 3.6 ولت/2.3 آمپر ساعت) برای حفظ عملکرد سیستم در طول وقفه‌های کوتاه برق پشتیبانی می‌کند.

نحوه نصب روی دستگاه تصفیه هوا: منبع تغذیه ماژول سیماتیک S7-400 6ES7405-0DA02-0AA0

قطع ایمن برق: اطمینان حاصل کنید که منبع تغذیه سیستم PURIFIER EXPANDER و تمام تجهیزات مرتبط قطع شده است.

۱. نصب ماژول:

ماژول 6ES7405-0DA02-0AA0 را با دقت در امتداد ریل راهنما، داخل شیار برق تعیین‌شده روی رک قرار دهید و مطمئن شوید که کانکتور پشتی آن به طور ایمن با باس برد اصلی (backplane bus) تماس برقرار می‌کند.

۲. اتصال برق:

از سیم‌کشی با مشخصات 3x1.5 میلی‌متر مربع (سیم تک رشته‌ای یا سیم رشته‌ای با بست در دو سر، قطر خارجی 3 میلی‌متر تا 9 میلی‌متر) استفاده کنید.

سیم‌های برق DC را طبق برچسب یا دفترچه راهنما، با رعایت قطبیت، به طور صحیح به ترمینال‌های ورودی ماژول (L+، M) وصل کنید.

۳. تست روشن شدن:

بدون روشن کردن سیستم اصلی، هر یک از آنها را جداگانه بررسی کنید که ولتاژ ورودی برق در محدوده مجاز قرار دارد و قطبیت آن صحیح است.

برق را وصل کنید و بررسی کنید که آیا نشانگر وضعیت ماژول (در صورت وجود) به طور عادی نمایش داده می‌شود یا خیر.

با استفاده از یک مولتی‌متر، بررسی کنید که آیا خروجی‌های ۵ ولت و ۲۴ ولت روی باس برد اصلی، نرمال و پایدار هستند یا خیر.

۴. راه‌اندازی و عیب‌یابی سیستم:

پس از تأیید خروجی‌های برق عادی، کل سیستم را روشن کنید.

از طریق نرم‌افزار برنامه‌نویسی PLC (مثلاً STEP 7) به بخش تشخیص سخت‌افزار دسترسی پیدا کنید تا تأیید شود که همه ماژول‌ها به درستی شناسایی شده‌اند و هیچ هشدار خطایی ندارند.

برای افزایش کاراییِ دستگاه تصفیه آب اکسپندر ،

جفت کردن آن با ماژول‌های ورودی/خروجی دیجیتال را در نظر بگیرید: برای اتصال سوئیچ‌ها، دکمه‌ها، سنسورها (ورودی‌ها) و چراغ‌های نشانگر، رله‌ها، شیرها (خروجی‌ها).

برای مثال، 6ES7421-1BL01-0AA0 (ماژول ورودی دیجیتال ۳۲ نقطه‌ای). چنین ماژول‌هایی معمولاً دارای نشانگرهای وضعیت LED برای تشخیص آسان‌تر هستند.

از طرف دیگر، ماژول‌های توسعه ارتباطات را ادغام کنید: این ماژول‌ها رابط‌های ارتباطی سیستم را برای اتصال ورودی/خروجی‌های توزیع‌شده، HMIها، رایانه‌های میزبان یا تجهیزات شخص ثالث گسترش می‌دهند و قابلیت‌های ادغام سیستم را افزایش می‌دهند.

برای مثال: ماژول توسعه ارتباطی EXM448-2 (که از چندین پروتکل ارتباطی صنعتی رایج از جمله PROFIBUS-DP، PROFINET IO و Ethernet/IP پشتیبانی می‌کند).

چندین مشتری امارات متحده عربی با موفقیت این ماژول را در سیستم‌های PURIFIER خود پیاده‌سازی کرده‌اند و گزارش داده‌اند که پس از ادغام آن، بهره‌وری عملیاتی به طور قابل توجهی افزایش یافته است.

لطفا توجه داشته باشید: در صورت عدم آشنایی با این روش، با یک مهندس برق واجد شرایط مشورت کنید. افراد غیر متخصص باید از اقدام به نصب خودداری کنند تا از آسیب‌های احتمالی جلوگیری شود.
